Intensywna eksploatacja maszyn budowlanych i rolniczych powoduje stopniowe zużywanie się elementów pracujących pod dużym obciążeniem. Szczególnie narażone są połączenia sworzniowe znajdujące się między innymi w wysięgnikach, ramionach, łyżkach, siłownikach oraz innych ruchomych podzespołach. Z czasem otwór, w którym pracuje sworzeń, może utracić swój pierwotny wymiar, kształt i osiowość. Pojawia się luz, pogarsza się precyzja pracy, a dalsza eksploatacja może doprowadzić do poważniejszej awarii. Rozwiązaniem jest tulejowanie otworów, czyli profesjonalna regeneracja zużytych gniazd i przywrócenie im prawidłowej geometrii. Dzięki zastosowaniu mobilnych wytaczarek naprawa może zostać wykonana bezpośrednio na placu budowy, w gospodarstwie lub w miejscu pracy maszyny. Pozwala to ograniczyć demontaż, skrócić przestój i obniżyć koszty naprawy.
Czym jest tulejowanie otworów?
Tulejowanie to metoda regeneracji polegająca na odpowiednim przygotowaniu zużytego otworu, jego precyzyjnym wytoczeniu, a następnie zamontowaniu dopasowanej tulei. Tuleja przejmuje funkcję zużytej powierzchni roboczej i umożliwia ponowną prawidłową pracę sworznia.
Proces stosuje się wtedy, gdy otwór:
został rozbity lub zdeformowany,
ma kształt owalny zamiast okrągłego,
utracił właściwy wymiar,
nie zachowuje osiowości względem drugiego gniazda,
powoduje nadmierny luz sworznia,
nosi ślady intensywnego ścierania,
nie pozwala na stabilną i precyzyjną pracę podzespołu.
W zależności od rodzaju uszkodzenia regeneracja otworów może obejmować samo wytaczanie, napawanie i ponowne wytaczanie albo montaż nowej tulei. Zakres prac dobiera się indywidualnie do stanu technicznego konkretnego elementu.
Dlaczego otwory w maszynach ulegają zużyciu?
Każda maszyna budowlana pracuje pod dużymi, często zmiennymi obciążeniami. W koparce, ładowarce lub minikoparce połączenia sworzniowe wykonują tysiące ruchów podczas nabierania, podnoszenia, obracania i wysypywania materiału. Nawet niewielkie zaniedbania serwisowe mogą przyspieszyć zużycie.
Do najczęstszych przyczyn powstawania luzów należą:
Brak odpowiedniego smarowania
Smar tworzy warstwę ochronną pomiędzy sworzniem a tuleją. Ogranicza tarcie, odprowadza zanieczyszczenia i zwiększa odporność powierzchni na ścieranie. Zbyt rzadkie smarowanie prowadzi do bezpośredniego kontaktu metalowych elementów, wzrostu temperatury i szybszego zużycia.
Praca z nadmiernym obciążeniem
Przeciążanie łyżki, podnoszenie zbyt dużych ciężarów lub wykorzystywanie maszyny niezgodnie z przeznaczeniem powoduje zwiększony nacisk na otwór i sworzeń. W efekcie może dojść do deformacji gniazda, pęknięcia tulei albo wypracowania powierzchni montażowej.
Zanieczyszczenia
Piasek, pył, ziemia i drobiny kruszywa mogą przedostawać się pomiędzy współpracujące części. Działają wtedy jak materiał ścierny, stopniowo powiększając luz i niszcząc tuleje w maszynach budowlanych.
Zużyty lub uszkodzony sworzeń
Montaż nowej tulei przy pozostawieniu zużytego sworznia nie zawsze rozwiązuje problem. Nierówna, skorodowana lub wytarta powierzchnia sworznia może szybko uszkodzić nową tuleję. Dlatego podczas regeneracji należy sprawdzić oba współpracujące elementy.
Nieprawidłowa geometria
Brak osiowości pomiędzy dwoma otworami powoduje nierównomierne obciążenie sworznia. Jedna strona tulei może zużywać się znacznie szybciej, nawet jeżeli zastosowano materiały dobrej jakości.
Kiedy należy wykonać regenerację otworów?
Pierwszym sygnałem zużycia jest najczęściej wyczuwalny lub widoczny luz na połączeniu. Łyżka może poruszać się na boki, ramię traci stabilność, a operator ma trudności z dokładnym sterowaniem osprzętem.
Na potrzebę wykonania tulejowania mogą wskazywać również:
stuki podczas pracy ramienia lub wysięgnika,
nierówna praca osprzętu,
pogorszenie precyzji wykonywania ruchów,
drgania podzespołów,
szybkie zużywanie się nowych sworzni,
pękanie lub przesuwanie się tulei,
widoczna owalizacja otworu,
problemy z montażem nowego sworznia,
nadmierne zużycie smaru,
metaliczne opiłki w obrębie połączenia.
Im wcześniej zostanie wykonana diagnostyka, tym większa szansa, że naprawa będzie ograniczona do regeneracji jednego elementu. Dalsza praca z dużym luzem może uszkodzić siłownik, wysięgnik, mocowanie łyżki albo konstrukcję ramienia.
Jak przebiega proces tulejowania?
Profesjonalne tulejowanie otworów w maszynach wymaga dokładnych pomiarów, odpowiedniego sprzętu oraz doświadczenia operatora wytaczarki. Każdy etap ma wpływ na trwałość końcowego połączenia.
1. Ocena stanu technicznego
Prace rozpoczynają się od oględzin uszkodzonego miejsca. Sprawdzany jest stopień zużycia, wielkość luzu, stan sworznia, pęknięcia materiału oraz możliwość ustawienia urządzenia.
Na tym etapie ustala się, czy wystarczy zamontować nową tuleję, czy konieczne będzie napawanie i odtworzenie powierzchni.

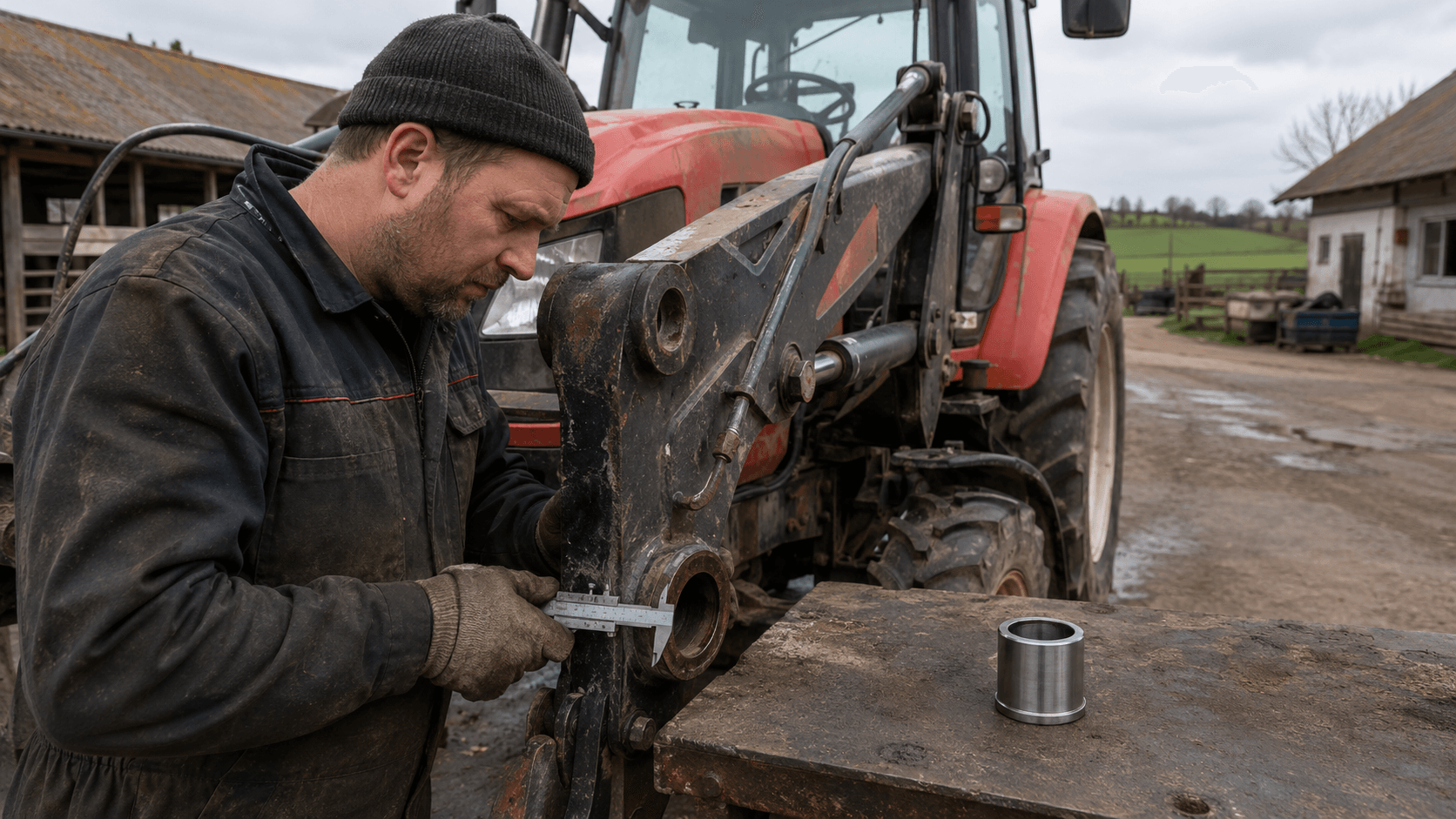

2. Wykonanie pomiarów
Specjalista mierzy średnicę otworu w kilku miejscach, sprawdza jego kształt i określa poziom owalizacji. Ważne jest także zachowanie osiowości, szczególnie gdy sworzeń przechodzi przez dwa lub więcej współpracujących gniazd.
Pomiar pozwala dobrać zakres wytaczania oraz odpowiednią średnicę tulei.
3. Demontaż zużytych elementów
Zużyty sworzeń i stara tuleja są usuwane. Powierzchnia zostaje oczyszczona ze smaru, rdzy, ziemi oraz innych zanieczyszczeń. Jeżeli konstrukcja jest pęknięta, może być konieczne jej wcześniejsze spawanie.
4. Montaż mobilnej wytaczarki
W osi regenerowanego połączenia montuje się wał wytaczarski. Urządzenie musi zostać ustawione bardzo dokładnie, ponieważ od tego zależy prawidłowa geometria całego połączenia.
Mobilna wytaczarka pozwala wytaczać otwór bez demontażu dużego podzespołu i bez transportowania całej maszyny do warsztatu.
5. Wytaczanie otworów
Zużyty otwór zostaje rozwiercony lub wytoczony do równego, cylindrycznego kształtu. Usuwana jest tylko taka ilość materiału, jaka jest konieczna do uzyskania prawidłowej powierzchni i odpowiedniego wymiaru.
W przypadku dużego zużycia gniazdo może zostać wcześniej napawane, a następnie ponownie wytoczone do oryginalnego wymiaru.
6. Przygotowanie i montaż tulei
Tuleja jest dobierana do rodzaju maszyny, obciążenia oraz wymiarów po regeneracji. Powinna mieć odpowiednią twardość, trwałość i odporność na ścieranie.
Po przygotowaniu tuleję wciska się w gniazdo. W zależności od konstrukcji może być również wymagane wykonanie otworów smarujących lub rowków rozprowadzających smar.
7. Kontrola i montaż sworznia
Po zamontowaniu tulei sprawdzany jest wymiar wewnętrzny, pasowanie oraz osiowość. Następnie montuje się nowy albo prawidłowo zregenerowany sworzeń.
Gotowe połączenie powinno pracować płynnie, bez nadmiernego oporu i bez wyczuwalnego luzu.
Regeneracja i tulejowanie otworów w koparkach
Tulejowanie koparki najczęściej dotyczy elementów układu roboczego. Są one stale narażone na duże obciążenia, uderzenia oraz kontakt z ziemią i materiałami ściernymi.
Regeneracji mogą wymagać otwory znajdujące się w:
mocowaniach łyżki,
ramieniu koparki,
wysięgniku,
szybkozłączu,
mocowaniach siłowników,
łącznikach i dźwigniach,
obrotnicy,
osprzęcie dodatkowym,
chwytakach i młotach hydraulicznych.
Tulejowanie otworów w koparce pozwala przywrócić stabilność osprzętu i precyzyjne sterowanie łyżką. Jest to szczególnie ważne podczas prac wymagających dokładności, takich jak wykonywanie wykopów pod instalacje, niwelowanie terenu czy układanie elementów konstrukcyjnych.
Tulejowanie maszyn budowlanych
Usługi tulejowania wykorzystuje się nie tylko w koparkach. Naprawa może być wykonana w wielu rodzajach urządzeń i pojazdów roboczych.
Tulejowanie otworów w maszynach budowlanych obejmuje między innymi:
koparki kołowe i gąsienicowe,
minikoparki,
koparko-ładowarki,
ładowarki teleskopowe,
ładowarki kołowe,
spycharki,
podnośniki,
dźwigi,
żurawie,
walce,
kruszarki,
maszyny drogowe,
urządzenia przeładunkowe.
W każdej z tych maszyn zużycie połączenia sworzniowego może wpływać na bezpieczeństwo pracy, dokładność ruchów oraz sprawność całego urządzenia.
Tulejowanie maszyn rolniczych
Tulejowanie otworów stosuje się również w maszynach budowlanych i rolniczych. W gospodarstwach problem luzów dotyczy szczególnie urządzeń pracujących sezonowo pod dużym obciążeniem.
Regeneracja może obejmować:
ciągniki rolnicze,
ładowacze czołowe,
przyczepy,
prasy,
kombajny,
rozsiewacze,
pługi,
agregaty uprawowe,
maszyny leśne,
chwytaki i wysięgniki.
Wykonanie naprawy przed rozpoczęciem sezonu ogranicza ryzyko awarii podczas intensywnych prac polowych. Sprawna maszyna zapewnia większą wydajność i pozwala uniknąć kosztownego przestoju.

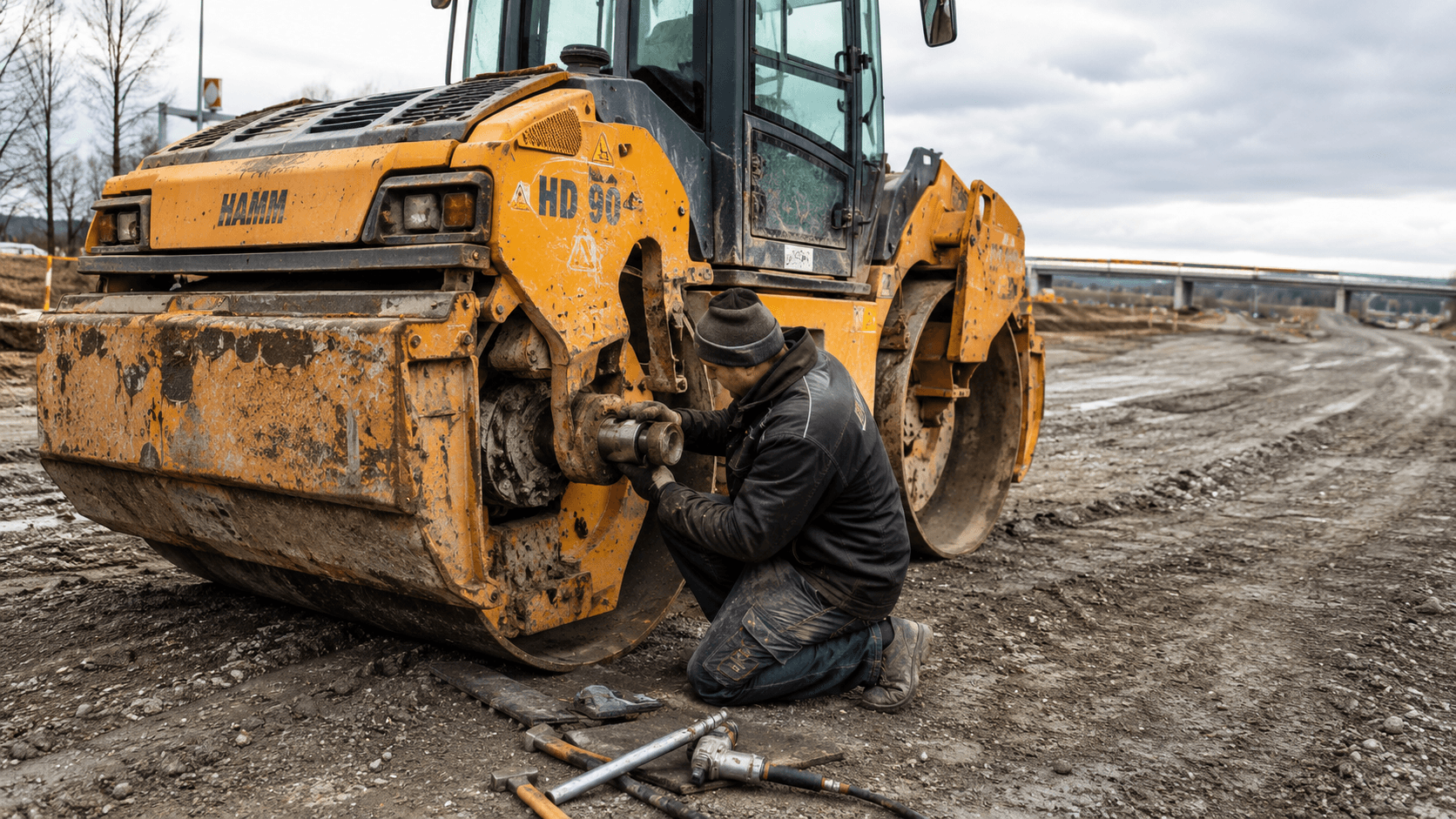

Mobilne tulejowanie bez transportu maszyny
Dużą zaletą tej technologii jest możliwość wykonania naprawy bezpośrednio u klienta. Serwis mobilny dojeżdża na plac budowy, do gospodarstwa, zakładu przemysłowego lub miejsca, w którym pracuje maszyna.
Do realizacji prac wykorzystuje się specjalistyczne urządzenia, takie jak mobilna wytaczarka Borweld lub sprzęt o zbliżonych parametrach. Urządzenie montowane jest bezpośrednio na regenerowanym podzespole.
Naprawa na miejscu jest szczególnie korzystna w przypadku dużych maszyn, których transport byłby kosztowny albo organizacyjnie trudny.
Czy zawsze wystarczy wymiana tulei?
Sama wymiana tulei jest skuteczna tylko wtedy, gdy gniazdo zachowało właściwy wymiar i kształt. Jeżeli otwór został rozbity, nowa tuleja może nie mieć odpowiedniego pasowania. Może się obracać, przesuwać lub szybko ulec uszkodzeniu.
W takim przypadku potrzebne jest wytaczanie otworów i przywrócenie prawidłowej powierzchni montażowej. Przy bardzo dużym zużyciu wykonuje się napawanie, a następnie dokładną obróbkę.
Podczas naprawy należy również ocenić pracę sworznia. Jeżeli sworzeń jest zużyty, jego wymiana może być konieczna razem z regeneracją gniazda.
Najważniejsze korzyści tulejowania otworów
Prawidłowo wykonana naprawa i regeneracja pozwala odzyskać funkcjonalność podzespołu bez wymiany całej konstrukcji.
Najważniejsze zalety tulejowania to:
Przywrócenie dokładności pracy
Usuwanie luzów w maszynach poprawia kontrolę nad osprzętem. Operator może wykonywać płynne i precyzyjne ruchy, co ma znaczenie podczas prac ziemnych, montażowych i przeładunkowych.
Wydłużenie żywotności maszyny
Prawidłowe pasowanie tulei i sworznia zmniejsza obciążenie pozostałych elementów. Regeneracja może zwiększyć żywotność maszyny i ograniczyć zużycie siłowników, ramion oraz mocowań.
Niższe koszty naprawy
Tulejowanie jest zazwyczaj znacznie tańsze niż wymiana całego wysięgnika, ramienia, łyżki lub innego kosztownego podzespołu. Pozwala wykorzystać istniejącą konstrukcję i odtworzyć jej parametry robocze.
Krótszy przestój
Mobilne wykonanie usługi eliminuje czas potrzebny na transport i rozbudowany demontaż. Maszyna może szybciej wrócić do eksploatacji.
Większe bezpieczeństwo
Nadmierny luz może utrudniać kontrolowanie osprzętu i zwiększać ryzyko uszkodzenia elementów podczas pracy. Regenerowany otwór poprawia stabilność połączenia i bezpieczeństwo pracy operatora.
Ile kosztuje tulejowanie otworów?
Nie istnieje jedna stała cena, ponieważ każda maszyna i każde uszkodzenie wymagają indywidualnej oceny. Na to, ile kosztuje tulejowanie otworów, wpływa przede wszystkim:
średnica i długość otworu,
liczba regenerowanych gniazd,
stopień zużycia,
konieczność napawania,
dostęp do miejsca naprawy,
rodzaj i wielkość maszyny,
liczba tulei i sworzni,
konieczność wykonania nowych tulei,
zakres demontażu,
odległość dojazdu serwisu mobilnego,
warunki pracy na miejscu.
Kosztuje tulejowanie mniej, gdy uszkodzenie zostanie wykryte na wczesnym etapie i gniazdo nie wymaga rozbudowanej odbudowy. Dalsza eksploatacja z dużym luzem może znacząco zwiększyć zakres prac.
Do przygotowania dokładnej wyceny najczęściej potrzebne są zdjęcia, informacje o modelu maszyny, orientacyjne wymiary oraz opis uszkodzenia.
Jak zapobiegać ponownemu powstawaniu luzów?
Nawet profesjonalne tulejowanie i regeneracja otworów nie zwalnia z konieczności prawidłowej obsługi maszyny. Trwałość naprawy zależy również od warunków późniejszej eksploatacji.
Warto przestrzegać kilku zasad:
Regularnie smarować wszystkie połączenia sworzniowe.
Stosować smar odpowiedni do obciążeń i warunków pracy.
Kontrolować stan uszczelnień zabezpieczających przed brudem.
Nie przeciążać maszyny.
Sprawdzać luzy podczas okresowych przeglądów.
Reagować na stuki i nietypowe drgania.
Nie montować zużytego sworznia w nowej tulei.
Utrzymywać drożność kanałów i punktów smarowania.
Wymieniać uszkodzone elementy, zanim doprowadzą do deformacji gniazda.
Regularna kontrola pozwala wykryć zużycie na etapie, gdy wystarczy prosta wymiana tulei, bez konieczności napawania i odtwarzania całej powierzchni.
Dlaczego tulejowanie wymaga dużej precyzji?
Połączenie sworzniowe może pracować prawidłowo tylko wtedy, gdy wszystkie jego elementy są odpowiednio dopasowane. Nawet niewielki błąd podczas ustawiania urządzenia może spowodować brak osiowości, nierównomierne obciążenie i szybkie zużycie nowej tulei.
Precyzyjny proces tulejowania pozwala przywrócić otwór do parametrów zbliżonych do fabrycznych i zapewnić prawidłową współpracę wszystkich elementów.
Czy warto regenerować otwory w starszej maszynie?
W wielu przypadkach regeneracja jest opłacalna również w starszych urządzeniach. Jeżeli rama, układ hydrauliczny, silnik i główne podzespoły są sprawne, usunięcie luzów może znacząco poprawić komfort oraz dokładność pracy.
Tulejowanie pozwala obniżyć koszty utrzymania sprzętu i uniknąć zakupu nowego elementu, który może być drogi, trudno dostępny albo wycofany z produkcji.
Przed rozpoczęciem prac warto jednak ocenić ogólny stan techniczny urządzenia. Jeżeli konstrukcja jest poważnie uszkodzona lub posiada liczne pęknięcia, konieczny może być szerszy zakres napraw.
Podsumowanie
Tulejowanie otworów w maszynach to skuteczny sposób regeneracji zużytych połączeń sworzniowych. Technologia pozwala usunąć luzy, odtworzyć osiowość, przywrócić właściwy wymiar gniazda i poprawić sprawność maszyny.
Usługa znajduje zastosowanie w koparkach, minikoparkach, ładowarkach, maszynach rolniczych, leśnych, drogowych i przemysłowych. Dzięki wykorzystaniu mobilnej wytaczarki prace mogą być wykonane bezpośrednio u klienta, bez kosztownego transportu i długotrwałego demontażu.
Wczesna regeneracja otworów pozwala ograniczyć zakres uszkodzeń, skrócić przestój oraz uniknąć wymiany całego podzespołu. Kluczowe znaczenie ma jednak prawidłowe wykonanie pomiarów, zachowanie geometrii, dobór tulei oraz kontrola stanu sworznia. Dzięki temu naprawione połączenie może przez długi czas pracować stabilnie, bezpiecznie i precyzyjnie.
